Kaip sukurti LED korpusus aukštos vibracijos bėgių aplinkai

Riedmenys yra nepalanki aplinka elektronikai. Kiekvieną kartą, kai traukinys atsitrenkia į bėgių jungiklį, aukšto dažnio kinetinė energija iš vežimėlių keliauja aukštyn per važiuoklę ir tiesiai į lubų plokštes. Kai tranzito tarnybos skundžiasi dėl mirksinčių salono šviesų ar neveikiančių viršutinių šviestuvų, problema retai būna pati LED mikroschema. Gedimas beveik visada atsiranda dėl mechaninio korpuso.

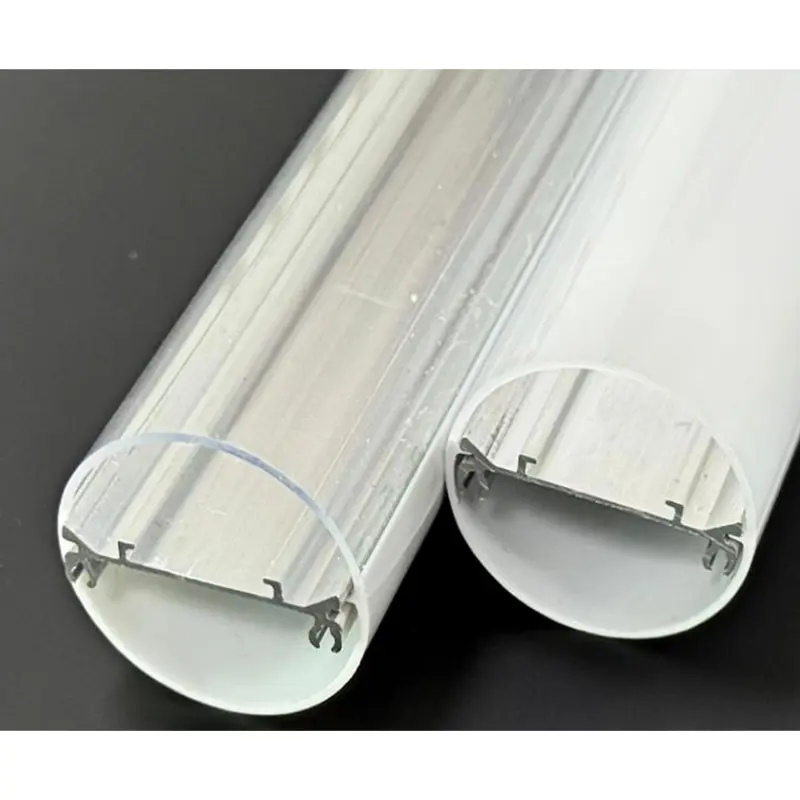

AnLED bėgių transporto priemonės šviesos korpusasyra ne tik dekoratyvinis viršelis. Tai konstrukcinis amortizatorius, šilumos valdymo sistema ir pagrindinis gyvybės saugos barjeras. Jei ekstruzijos konstrukcijoje neatsižvelgiama į harmoninio rezonanso, šiluminio plėtimosi ar tranzitinio gaisro kodus, apšvietimo sistema suges dar gerokai anksčiau nei numatyta jos eksploatavimo trukmė. Norint sukurti tokią aplinką, reikia atsisakyti standartinių komercinio apšvietimo prielaidų ir inžinerijos, skirtos nuolatiniam, intensyviam judėjimui.

Mechaninių ir terminių riedmenų apšvietimo gedimų diagnostika

Norėdami sukurti geresnį būstą, pirmiausia turite tiksliai suprasti, kaip dabartinis dizainas sugenda šioje srityje. Geležinkelių aplinkoje apšvietimo įtaisai patiria sudėtingą fizinio smūgio, ekstremalių temperatūrų svyravimų ir uždaros oro erdvės derinį. Kai korpusas yra prastai sukonstruotas, simptomai paprastai pasireiškia trimis skirtingais gedimo režimais.

Litavimo jungties mikrokrekingas
Dažniausia traukinio žibintų mirgėjimo priežastis yra mechaninis nuovargis. Kai aliuminio LED ekstruzija yra tvirtai pritvirtinta prie vibruojančios lubų plokštės be tinkamo slopinimo, korpusas perduoda tą kinetinę energiją tiesiai į vidinę PCB. Nuolatinis lankstymas sukelia mikro įtrūkimus litavimo jungtyse, jungiančiose diodus su plokšte. Pirkėjai dažnai kaltina PCB gamintoją, tačiau pagrindinė priežastis yra korpusas, kuriame trūksta LED dėklo vidinės smūgio izoliacijos.

Polikarbonato traškėjimas ir difuzoriaus išstūmimas
Traukiniai patiria didelį šiluminį dviratį. Keleivinis automobilis, pastatytas per naktį geležinkelio kieme, gali nukristi žemiau nulio, o tada greitai įkaisti, kai įsijungia ŠVOK ir apšvietimo sistemos. Aliuminis ir plastikas plečiasi skirtingu greičiu. Jei mechaninės leistinos nuokrypos tarp aliuminio pagrindo ir plastikinio difuzoriaus yra per mažos, šiluminis plėtimasis sukuria didžiulį įtampą. Tai sukelia „išprotėjimą“ – mikroskopinių įtrūkimų tinklą polikarbonate – arba, dar blogiau, difuzorius užsifiksuoja ir iškrenta iš vėžės staigaus stabdymo metu.

IP65 sandariklio suspaudimo rinkinys
Metro vagonams reikalingas agresyvus valymo režimas, dažnai apimantis plovimą aukštu slėgiu. Kad tai išgyventų, vibracijai atsparaus LED šviestuvo korpusui reikalingas patikimas IP65 įvertinimas. Tačiau dėl nuolatinės vibracijos prastesnės tarpiklių medžiagos laikui bėgant išsilygina, o tai vadinama suspaudimo rinkiniu. Kai sandariklis praranda savo atmintį, drėgmė ir valymo chemikalai apeina korpusą, sujungdami elektrinius komponentus.

Medžiagos parinkimo kriterijai EN45545 atitikčiai ir vibracijos slopinimui

Norint nurodyti bėgių apšvietimo medžiagas, reikia suderinti konstrukcijos tvirtumą ir griežtus keleivių saugos įgaliojimus. Negalite tiesiog naudoti parduodamų komercinių išspaudų. Kiekvienas komponentas turi atitikti griežtus bėgių standartus, ypač EN45545, kuris reglamentuoja gaisrą ir medžiagas geležinkelio transporto priemonėse.

Pagrindinis profilis: 6063-T5 aliuminis
Pagrindiniam konstrukciniam išspaudimui 6063-T5 aliuminis yra pramonės standartas. T5 temperamentas užtikrina tikslias mechanines savybes, reikalingas aliuminio LED ekstruzijai riedmenims: jis yra pakankamai standus, kad išlaikytų traukinio vagonų lubas ir nenuslinktų, tačiau pakankamai lankstus, kad atlaikytų žemo dažnio vibracijas nesulaužydamas. Svarbiausia, kad 6063 aliuminis pasižymi puikiu šilumos laidumu ir yra labai efektyvus didelio našumo LED juostų šilumos šalintuvas.

Difuzorius: liepsną slopinantis polikarbonatas (PC)
Kalbant apie optinį dangtelį, standartinis PMMA (akrilas) yra per trapus bėgiams. Stiprus smūgis jį sudaužys ir atsiras pavojingų šukių. Standartinis ABS yra pigus, tačiau neatitinka dūmų ir toksiškumo reikalavimų, nustatytų tranzito gaisro kodeksuose.

Turite nurodyti antipireną PC (polikarbonatas). Kompiuteris gali atlaikyti tiesioginį smūgį nesuduždamas, todėl idealiai tinka intensyvaus eismo viešajam transportui. Dar svarbiau, kad pritaikytos PC formulės gali atitikti EN45545 3 pavojaus lygio (HL3) reikalavimus. Tai reiškia, kad kilus gaisrui kabinoje, korpusas neskleis liepsnos, o išmetami dūmai liks žemiau griežtų toksiškumo slenksčių, reikalingų užtikrinti, kad keleiviai galėtų saugiai evakuotis.

Tarpikliai ir galiniai dangteliai
Venkite standartinio PVC arba pigios gumos galinių dangtelių sandarikliams. EPDM arba aukštos kokybės silikonas yra privalomas. Šios medžiagos yra atsparios ekstremalioms temperatūroms ir UV degradacijai, kartu išlaiko savo gniuždymo atšokimą, todėl IP65 bėgių transporto priemonių LED šviestuvų korpusas išlieka nepralaidus vandeniui po metų kasdieninės vibracijos.

Šilumos išsklaidymo patvirtinimas naudojant AI valdomą terminį modeliavimą

Šiluma yra LED ilgaamžiškumo priešas. Komerciniame biure LED šviestuvas išskiria šilumą į atvirą aplinkos orą. Greitajame traukinyje apšvietimo korpusas dažnai įleidžiamas į izoliuotą lubų plokštę tiesiai po masyviu šilumą generuojančiu ŠVOK kanalu. Aplinkos temperatūra aplink šviestuvą jau yra pakilusi, todėl smarkiai sumažėja delta-T (temperatūros skirtumas), reikalingas efektyviam aušinimui.

Prieš pjaustant brangius įrankius naujam ekstruzijos profiliui, šilumos valdymas turi būti patvirtintas skaitmeniniu būdu. Šiuolaikinės inžinerinės darbo eigos dabar naudoja AI palaikomą šiluminio modeliavimo programinę įrangą, kad tiksliai modeliuotų, kaip šiluma juda korpuse uždaroje erdvėje.

Modeliavimas modeliuoja šiluminį kelią nuo LED diodo per terminę pastą į PCB ir išeina per 6063-T5 aliuminio pelekus. Dirbtinio intelekto valdomi sprendėjai gali greitai kartoti šimtus pelekų geometrijų – reguliuoti šilumos kriauklės storį, tarpą ir kampą – ir rasti tikslią konfigūraciją, kuri padidina paviršiaus plotą nepridedant nereikalingo svorio. Svoris yra kritinis bėgių transporto priemonių projektavimo rodiklis; sunkūs korpusai padidina bendrą traukinio masę, todėl padidėja energijos sąnaudos. Patvirtindami šilumos išsklaidymą skaitmeniniu būdu, inžinieriai gali suprojektuoti šilumos valdymo bėgelio LED korpusą, kuris išlaiko diodo jungties temperatūrą žemesnę nei 80 °C ir sumažina aliuminio profilio masę.

Dizainas tinkamas gamybai (DFM) pritaikytuose aliuminio ir polikarbonato profiliuose

Net labiausiai optimizuotas CAD modelis yra nenaudingas, jei jo negalima patikimai pagaminti dideliu mastu. Aliuminio ir plastiko ekstruzijai reikia tiksliai kontroliuoti medžiagos srautą, aušinimo greitį ir trintį. „Dongguan Jinen Lighting Technology“ (JE) valdo 20 plastiko ir 5 aliuminio ekstruzijos linijų, suteikdama DFM palaikymą, kad būtų galima nustatyti konstrukcinius trūkumus prieš įrankio etapą.

Kai inžinerija apritaikytas LED bėgių transporto priemonės žibinto korpusas, atlikite šiuos konkrečius DFM veiksmus:

1. Balansuokite sienelių storius:Užtikrinkite, kad aliuminio profilio skerspjūvis būtų vienodo sienelės storio. Storos sekcijos vėsta lėčiau nei plonos. Jei sunkus tvirtinimo flanšas yra šalia plonos aušintuvo briaunos, dėl netolygaus aušinimo profilis, išeinant iš ekstruzijos formos, deformuosis arba pasisuks. Laipsniški storio perėjimai.
2. Sukurkite didelius „Snap-Fit“ tolerancijas asmeniniam kompiuteriui:Polikarbonatas vėsdamas susitraukia. Kurdami blokuojančius takelius, kuriuose kompiuterio difuzorius užsifiksuoja į aliuminio pagrindą, apskaičiuokite abiejų medžiagų šiluminio plėtimosi koeficientus. Palikite tikslų išsiplėtimo tarpą. Jei priglunda per stipriai, kompiuteris nusilenks į išorę, kai traukinys įkais.
3. Inžinieriaus giluminiai tarpiklių kanalai:IP65 reitingas reikalauja ne tik silikono gabalėlio suspaudimo. Suprojektuokite tam skirtą U formos sulaikymo kanalą į aliuminio ekstruziją. Kanalo sienelės turi būti pakankamai gilios, kad mechaniškai užfiksuotų tarpiklį, kad jis negalėtų riedėti ar pasislinkti veikiant šoninei vibracijai.
4. Sumažinkite tuščiavidures ertmes plastikiniuose profiliuose:Tuščiaviduriai profiliai plastikinėse ekstruzijose reikalauja sudėtingų, brangių štampų su vidiniais įtvarais. Kur įmanoma, suprojektuokite kompiuterio dangtį kaip vienos sienelės profilį su atraminėmis briaunomis, o ne kaip uždarą vamzdinę sekciją. Tai sumažina įrankių sąnaudas ir pagreitina gamybą ekstruzijos linijoje.

OĮG ekstruzijos galimybių suderinimas su JAV tranzito viešųjų pirkimų standartais

Norint pristatyti bėgių apšvietimo įrangą į JAV rinką, reikia naršyti sudėtingame viešųjų pirkimų specifikacijų tinkle – nuo ​​lokalizuotų LPS gairių iki griežtų saugos sertifikatų. JAV tranzito institucijos vertina pasiūlymus remdamosi ilgalaikiu patikimumu ir atitikimu, o tai perkelia didelę atsakomybę apšvietimo gamintojui ir kartu jų komponentų tiekėjams.

Standartinių komercinių ekstruzijų įsigijimas sukels gedimą smūgio, vibracijos ir ugnies bandymo fazėse. Jums reikia OĮG partnerio, kurio pagrindinė gamybos linija jau atitinka tranzito lygio reikalavimus. JE tiekia OEM apšvietimo gamintojus visame pasaulyje, siūlydama tiek viešąsias formas, skirtas standartinėms reikmėms, tiek privačias formas, skirtas patentuotiems, aukštos kokybės dizainams.

Bendradarbiaudami su gamintoju, kuris iš esmės supranta 6063-T5 aliuminio ir EN45545 reikalavimus atitinkančio polikarbonato leistinus nuokrypius, pašalinate produkto kūrimo bandymų ir klaidų etapą. Gausite korpusus, kurie švariai užsifiksuoja, sandariai užsidaro ir išgyvena negailestingą mechaninį bėgių aplinkos pažeidimą. Norėdami gauti technines specifikacijas dėl pasirinktinių profilių arba peržiūrėti esamas gabenimui paruoštas formas, įvertinkite patikrintas formasOEM metro apšvietimo korpuso gamintojaskurie gali sukurti tikslų mechaninį pagrindą, kurio reikalauja jūsų kitas tranzito projektas.
