G5 galinio dangtelio laidai

Pirmiausia paaiškinkite: ką tiksliai reiškia „viela“?

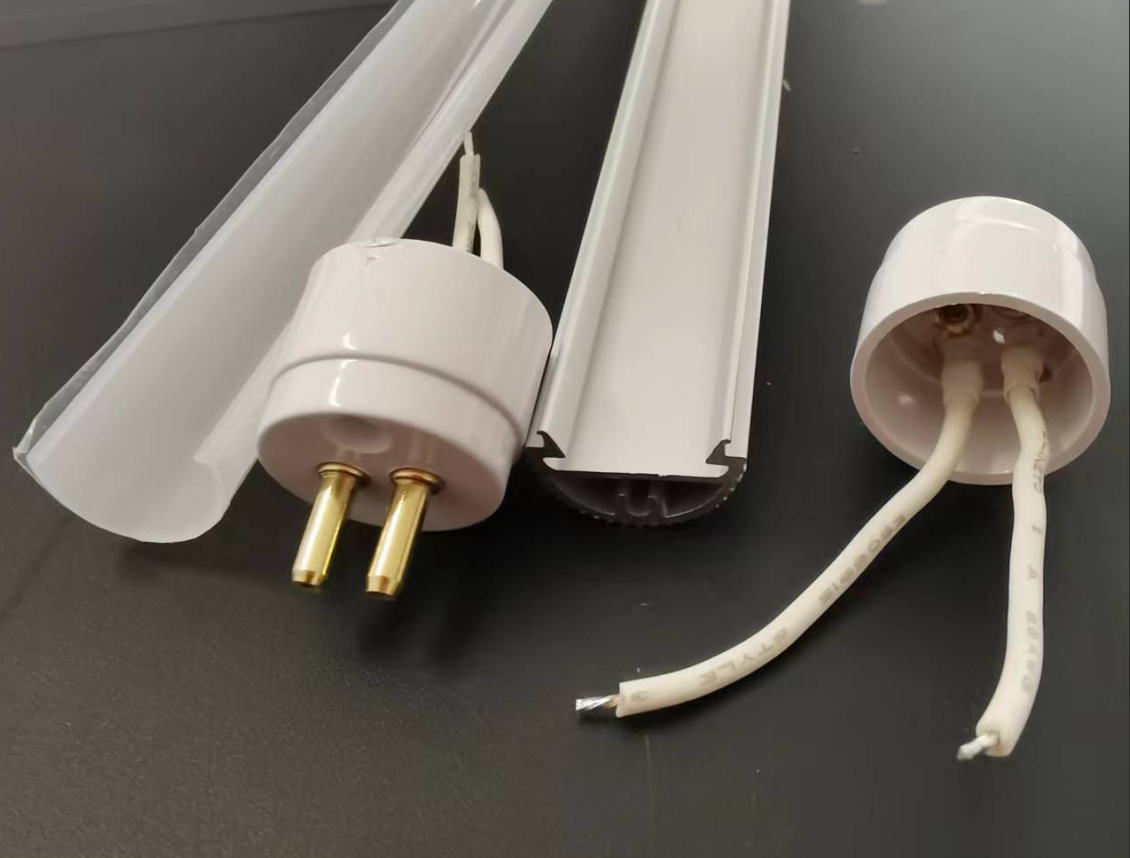

T5 ir G5 LED lempų gamybos procese „vieno laido / kelių laidų / bevielis“ paprastai reiškia laidų, vedančių iš galinio dangtelio, skaičių, o ne paties vamzdelio maitinimo būdą (vieno galo / dviejų galų maitinimo šaltinis). Šios dvi sąvokos lengvai painiojamos.

• Vieno laido:Galinis dangtelis išveda tik vieną laidą, dažniausiai įtampą (L) arba neutralų laidą (N).
• Kelių laidų (dviejų laidų):Galinis dangtelis išveda du laidus, paprastai vieną įtampą ir vieną nulinį laidą.
• Belaidis:Pats galinis dangtelis neišveda jokių laidų; yra tik du G5 kaiščiai.

Kai tai išsiaiškinsime, tolesnę kombinacinę logiką bus lengva suprasti.

1 derinys: vieno galo vieno laido + vieno galo belaidis → vieno galo maitinamas vamzdis

Tai yra labiausiai paplitusi T5 integruotų LED lempų konfigūracija rinkoje.

Prisijungimo būdas:Maitinimas tiekiamas tik iš vieno laido galo. Šis vienas laidas jungiamas arba prie įtampingojo, arba prie neutralaus laido, o kitas laidas (įtemptas arba neutralus) yra tiesiogiai prijungtas prie kištuko kitame gale per vidinę lempos vamzdžio grandinę. Belaidžiame gale vienas kaištis yra atsakingas už mechaninį fiksavimą ir laidumą, o kitas kaištis gali būti neprijungtas arba vidinis trumpasis jungimas.

Tačiau yra svarbi gamybos detalė: T5 G5 lempos laikiklio kaiščių atstumas yra tik 5 mm. Kai vienas galas maitinamas, du kaiščiai yra labai arti vienas kito, o netinkamas vidinis laidas gali lengvai sukelti trumpąjį jungimą. Todėl izoliacija ir laidų išdėstymas vieno laido galinio dangtelio viduje yra pagrindinis dangtelio tiekėjo meistriškumo rodiklis.

Taikymo scenarijai:Biuro apšvietimas, prekybos centrų lentynų šviestuvai, spintelių šviestuvai, vitrinų šviestuvai. Šio tipo lempose paprastai naudojamas integruotas laikiklis, kuriam reikalingas tik vienas maitinimo įvestis, supaprastinamas montavimas, o galutiniams vartotojams nereikia jokių elektros žinių.

Antras derinys: vienas laidas iš kiekvieno galo → dvipusis maitinimo lempos vamzdis

Šis metodas yra įprastas inžinerinės renovacijos projektuose.

Prisijungimo būdas:Iš abiejų lempos vamzdžio galų nuveskite laidą iš lempos dangtelių. Vieną galą prijunkite prie įtampos laido (L), o kitą galą prie neutralaus laido (N). Srovė teka iš vieno galo ir išeina iš kito. Du G5 kaiščiai, esantys lempos gaubtelyje, yra sutrumpinti ir sudaro vieną elektrodą.

Kodėl inžinerijoje pirmenybė teikiama dviejų galų maitinimo šaltiniui?Modifikuojant senus liuminescencinių lempų laikiklius, originalūs G5 laikikliai paprastai jungiami lygiagrečiai, o tai reiškia, kad du kaiščiai yra trumpai sujungti. Dviejų galų lempas galima tiesiogiai pritaikyti prie šio tipo laikiklio, nereikia keisti nelygiagrečiu laikikliu. Jei vieno galo lempa yra sumontuota lygiagrečiame laikiklyje, ji įvyks trumpojo jungimo metu iškart įjungus maitinimą. Tai atsitiko Honkongo inžinierių bendruomenėje; kai kurie net sudegino senojo laikiklio plastikinį korpusą.

Gamybos atsargumo priemonės:Abiejuose dviejų galų lempos gaubtelio galuose turi būti laidai, tačiau laidų spalvos turi būti aiškiai atskiriamos (pvz., vienas galas pažymėtas L, kitas N), kad montavimo metu būtų išvengta atvirkštinio laidų sujungimo. Be to, vidiniai dviejų galų liuminescencinės lempos laidai turi užtikrinti, kad tarp dviejų galų nebūtų elektros jungties; priešingu atveju lemputė įvyks trumpojo jungimo metu.

Taikymo scenarijai:Gamyklos dirbtuvės, automobilių stovėjimo aikštelės, sandėliai ir logistikos centrai. Šiose vietose dažnai reikia modifikuoti senus fluorescencinių lempų laikiklius, o dviejų galų maitinimo šaltiniai užtikrina geresnį suderinamumą.

3 derinys: vienas galas su tiesioginiu laidu (dviejų laidų) + vienas galas su belaidžio galo dangteliu → patobulintas vieno galo maitinimo šaltinis

Šis derinys yra patobulinta vieno galo maitinimo šaltinio versija, tinkanti scenarijams, kuriems keliami aukštesni saugos ir patikimumo reikalavimai.

Prisijungimo būdas:Maitinimo šaltinio galinis dangtelis išveda įtampą ir nulinius laidus, tiesiogiai jungiamus prie vairuotojo maitinimo šaltinio arba kintamosios srovės. Belaidis galas naudojamas tik mechaniniam palaikymui ir grandinės prijungimui ir neapdoroja maitinimo įvesties.

Skirtumas nuo vieno laido vieno galo sprendimo:Taikant vieno laido vieno galo sprendimą, vidinis lempos vamzdžio laidas turi būti suprojektuotas taip, kad „įeitų vienas laidas, o kitas laidas jungtųsi viduje su kitu galu“, todėl vidinis laidas yra gana sudėtingas. Priešingai, dviejų laidų vieno galo sprendime tiek įtampingasis, tiek nulinis laidai įvedami per tą patį galinį dangtelį, taip pasiekiamas tiesioginis vidinės grandinės dizainas, sumažėja galimų gedimų vietos ir pagerinama sauga.

Gamybos pranašumai:Integruotų T5 lempos vamzdžių gamintojams šis metodas užtikrina didesnį surinkimo efektyvumą nei naudojant vieno galo galinius gaubtus. Kadangi visi maitinimo laidai yra sutelkti viename gale, lempos vamzdžio viduje nereikia jungti kryžminių laidų, todėl sumažėja vidinių trumpųjų jungimų rizika.

Programos:Medicininis apšvietimas, mokomasis apšvietimas, aukščiausios klasės komerciniai ekranai.
