Kas yra dvigubo PCB T12 LED vamzdžio korpusas?

Dvigubo PCB T12 LED vamzdžio korpusas yra išorinis polikarbonatinis vamzdis, sujungtas su vidiniu aliuminio profiliu, kuriame yra dvi LED plokštės. JE JE-34 korpuse naudojamas 38 mm skersmens vamzdis, dvi 10 × 1,0 mm PCB pozicijos ir erdvė iki 16 mm aukščio vidinei tvarkyklei. Jis gali būti sukonfigūruotas IP20 arba IP65 konstrukcijai, kurio ilgis nuo 600 mm iki 2400 mm arba pagamintas pagal individualų ilgį.

Dėl to tai yra OEM vamzdžių surinkimo korpusas, o ne visa LED lempa. Jūsų komanda vis tiek pasirenka šviesos diodus, PCB išdėstymą, tvarkyklę, laidus, galinio dangtelio sandarinimo metodą ir galutinę elektros konfigūraciją. Korpusas suteikia tiems sprendimams apibrėžtą mechaninį pradžios tašką.

Žiūrėti visąLED T12 plastikinio vamzdžio ir dvigubos plokštės aliuminio korpusasspecifikacija prieš rengiant pavyzdinį prašymą.

Kas yra JE-34 T12 korpusas, skirtas OEM vamzdžių surinkimui?

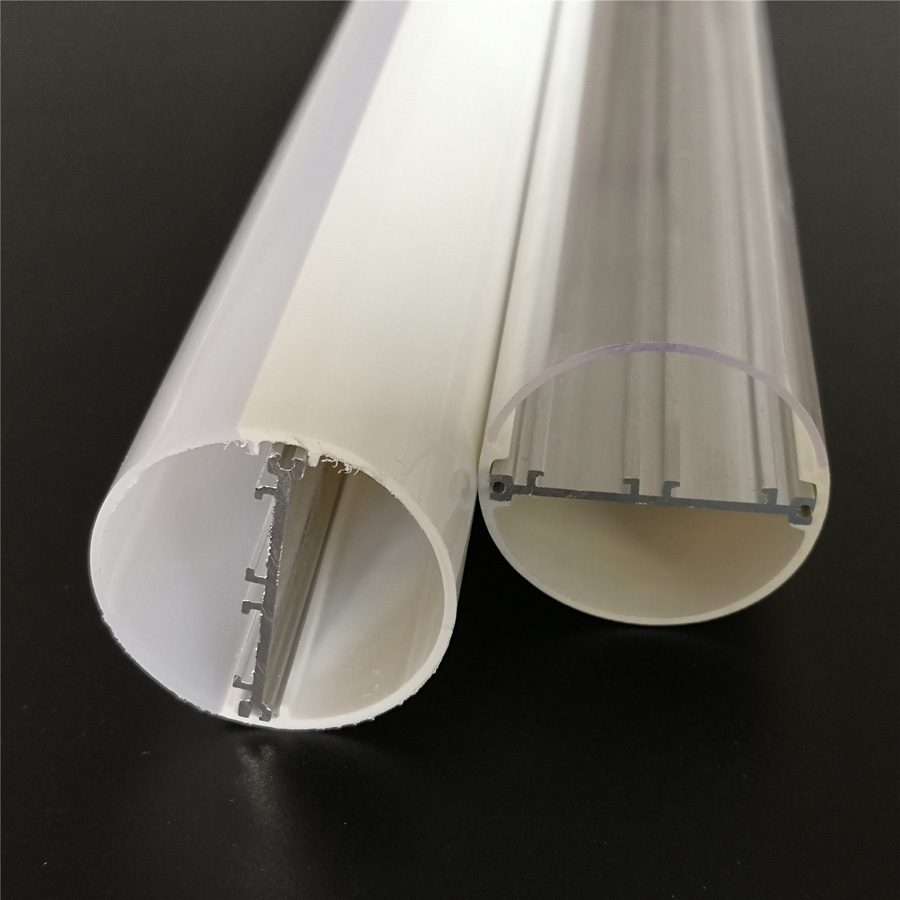

JE-34 T12 LED vamzdžio korpusą sudaro išorinis polikarbonatinis vamzdis, vidinis 6063 aliuminio profilis, dvi PCB tvirtinimo padėtys, plastikiniai galiniai dangteliai ir vieta vidiniam vairuotojui. Išorinis vamzdis gali būti skaidrus arba matinis, o difuzoriaus storis nurodytas nuo 0,6 mm iki 2,0 mm.

Standartinis skersmuo yra 38 mm. Galimi vamzdžių ilgiai yra nuo 600 mm iki 2400 mm, o kvalifikuotiems projektams galimi pasirinktiniai ilgiai. Tačiau šie matmenys neturėtų būti traktuojami kaip pilnas mechaninis brėžinys. Vis tiek reikia patikrinti PCB vietą, galinio dangtelio įjungimą, laidų nukreipimą ir vairuotojo atstumą, palyginti su faktiniais komponentais.

OĮG pirkėjui svarbiausia yra tai, kad JE tiekia ekstruzinio plastiko ir aliuminio korpuso sistemą jūsų surinkimo linijai. JE eksploatuoja plastiko ir aliuminio ekstruzijos linijas, formų gamybą, testavimą, mėginių patvirtinimą ir masinės gamybos kokybės kontrolę LED profilių projektams.

Kaip du PCB kanalai ir vidinis aliuminio profilis praplečia dizaino erdvę?

Du PCB kanalai leidžia paskirstyti šviesos diodus dviejose plokštėse, o ne kiekvieną šviesos diodą, tvarkyklės jungtį ir šiluminę sąsają priversti ant vienos siauros plokštės. Tai sukuria daugiau vietos lempos galios ir išdėstymo sprendimams, tačiau tai negarantuoja konkrečios galios. Galutinė riba priklauso nuo šviesos diodo tipo, plokštės konstrukcijos, srovės, tvarkyklės pasirinkimo, terminio bandymo ir baigto surinkimo.

Dvi 10 × 1,0 mm PCB padėtys, vidinis tvarkyklės tarpas ir šiluminė atrama

Kiekviena PCB padėtis nurodyta 10 × 1,0 mm. Prieš naudodami įrankius arba patvirtindami pavyzdį, įsitikinkite, kad lentos plotis ir storis atitinka šias pozicijas. Plokštė, kuri tinka vardiniam kanalui, bet pasislenka surinkimo metu, gali sukurti netolygią šviesą, laidų slėgį arba prastą kontaktą su aliuminio profiliu.

Vidinė vairuotojo erdvė nurodyta iki 16 mm aukščio. Išmatuokite vairuotojo korpusą, izoliaciją, jungtis ir visas įtempimo mažinimo dalis – ne tik vairuotojo etiketę. Tarpas, kuris komponento brėžinyje atrodo priimtinas, gali išnykti, kai laidai sulenkiami vamzdžio viduje.

Aliuminio profilis suteikia metalinę konstrukciją po PCB ir gali padėti pašalinti šilumą nuo plokščių. Tai nėra terminio patvirtinimo pakaitalas. Išbandykite visą lempą su pasirinktais šviesos diodais, PCB, tvarkykle, galiniais dangteliais ir montavimo kryptimi.

Kodėl 6063 aliuminio įdėklas padeda atskirti šilumos valdymą nuo šviesos sklaidos

6063 aliuminio įdėklas ir polikarbonatinis vamzdis atlieka skirtingus darbus. Aliuminio profilis palaiko grandines plokštes ir siūlo tinkamesnį šilumos perdavimo kelią nei vien plastikas. Polikarbonato vamzdis sudaro matomą išorinį korpusą ir difuzorių, apsaugo vidines dalis ir formuoja lempos išvaizdą.

Šis atskyrimas yra naudingas T12 LED vamzdžio korpuse su aliuminio įdėklu, nes optinį dangtelį galima pasirinkti pagal išvaizdą ir perdavimą, nereikalaujant, kad plastikas atlaikytų visą mechaninę ir šiluminę apkrovą. Tikrieji šiluminiai rezultatai vis tiek priklauso nuo PCB ir profilio kontakto, surinkimo slėgio, šviesos diodų atstumo, vairuotojo išėjimo ir oro srauto aplink gatavą vamzdelį.

Kokios PCB, tvarkyklės, ilgio ir optinės detalės turėtų būti patvirtintos prieš imant mėginius?

Patvirtinti mechaninį brėžinį kartu su elektrinių ir optinių dalių sąrašu. Korpuso pavyzdys naudingas tik tuo atveju, jei jis atspindi agregatą, kurį planuojate gaminti.

Patvirtinkite PCB atstumą, vairuotojo aukštį iki 16 mm, vamzdžio ilgį, galinio dangtelio tvirtinimą ir laidų tarpą

• PCB tinka:Patvirtinkite dvi 10 × 1,0 mm plokščių padėtis, atstumą tarp lentos kraštų ir tai, kaip lentos išlaikomos surinkimo metu.
• Vairuotojo paketas:Patikrinkite visą vairuotojo aukštį pagal laisvą erdvę iki 16 mm, įskaitant gnybtus, įvores ir laidus.
• Vamzdžio ilgis:Pasirinkite ilgį nuo 600 mm iki 2400 mm arba pateikite reikiamą ilgį. Atsižvelkite į galinius dangtelius ir naudojamą vidinį mazgo ilgį.
• Galiniai dangteliai:Patvirtinkite plastikinio galinio dangtelio matmenis, tvirtinimo būdą, kabelio išėjimą ir tarpiklio arba sandariklio išdėstymą, jei lempoje bus naudojama IP65 konstrukcija.
• Laidai:Patvirtinkite, kur patenka įvesties laidai, kaip jie sukasi vamzdžio viduje ir ar vairuotojo arba PCB jungtis galima surinkti nesuspaudžiant izoliacijos.

Šiomis patikromis išvengiama dažnos mėginių ėmimo klaidos: patvirtinamas vamzdžio skersmuo, paliekant neišspręstą galinį dangtelį ir tvarkyklės sąsają.

Rinkitės skaidrų arba matinį polikarbonatą, atsižvelgdami į perdavimo, akinimo ir išvaizdos reikalavimus

JE nurodo, kad šviesos pralaidumas viršija 95 % skaidriems dangčiams ir virš 85 % pieno baltumo dangčiams. Skaidrus polikarbonatas išsaugo daugiau našumo, bet geriau parodo vidinius šviesos diodų taškus ir gali sukelti labiau matomą akinimą. Pieniškas arba matinis dangtelis sušvelnina išvaizdą ir geriau paslepia komponentus, šiek tiek sumažinant transmisiją.

Pasirinkite dangtelį peržiūrėję LED žingsnį, reikiamą vaizdo vienodumą, žiūrėjimo kampą ir taikinio išvaizdą. Išvardyti perdavimo skaičiai apibūdina dangtelio variantą; jie nenumato visos lempos skleidžiamos šviesos. Paprašykite atitinkamo difuzoriaus pavyzdžio, jei optinė išvaizda yra pagrindinis reikalavimas.

Kada tinka IP20 konstrukcija, o kada būtinas IP65 sandarinimas?

IP20 paprastai tinka sausoms patalpoms, kuriose vamzdis yra apsaugotas nuo vandens, o korpusui nereikia sandarios konstrukcijos. Tai praktiškas pasirinkimas daugeliui interjero įrenginių, tačiau galutinis pritaikymas vis tiek lemia, ar atvira ar neužsandarinta konstrukcija yra priimtina.

Naudokite IP65 konstrukcijos parinktį, kai baigtas armatūra gali susidurti su dulkėmis arba vandens srove ir projektui reikalinga tokio lygio gaubto apsauga. Vien korpusas nenustato galutinio IP reitingo. Tarpikliai, galiniai dangteliai, kabelių įvadai, vairuotojų išdėstymas, surinkimo tolerancijos ir gamybos patikra turi įtakos rezultatui. Patvirtinkite reikiamą bandymo metodą ir įvertinkite užbaigtą lempą, o ne darydami prielaidą, kad IP65 korpusas automatiškai paverčia visą šviestuvą IP65.

Ar JE tiekia visą LED vamzdelį ar korpusą jūsų pačių surinkimui?

JE tiekia LED vamzdžių korpuso sistemą OEM ir ODM surinkimui, o ne gatavą, elektra sertifikuotą vamzdį, nebent atskiroje projekto sutartyje būtų nustatytos šios papildomos paslaugos. Jūs pateikiate arba patvirtinate LED plokštes, tvarkyklę, laidus ir galutinę lempos konfigūraciją.

Toks išdėstymas tinka apšvietimo gamintojams, kuriems reikia T12 plastikinio LED vamzdžio korpuso su aliuminio įdėklu ir kurie nori valdyti elektroniką. Jis gali netikti pirkėjui, ieškančiam paruoštos montuoti, pilnai surinktos pakaitinės lempos. Prieš pateikdami gamybos užsakymą, išsiaiškinkite tiekimo apimtį, atsakomybę už bandymus, ženklinimą ir reguliavimo reikalavimus.

Dėl pasirinktinių surinkimo reikalavimų peržiūrėkiteindividualizuotos T12 LED vamzdžio korpuso detalėssu JE inžinierių komanda.

Kaip JAV OĮG pirkėjai turėtų pereiti nuo piešimo apžvalgos prie pavyzdžių ir gamybos?

Atsiųskite JE vamzdžio ilgį, PCB brėžinius, tvarkyklės matmenis, laidų išėjimo planą, galinio dangtelio reikalavimus, optinį pasirinkimą ir reikalingą IP konstrukciją. Įtraukite diegimo aplinką ir tikslinį surinkimo procesą. Jei dviejose plokštėse naudojami skirtingi šviesos diodų išdėstymai arba skirtingos optinės zonos, tai aiškiai parodykite brėžinyje.

Tada JE gali peržiūrėti ekstruzijos ir įrankių reikalavimus, paruošti pavyzdžius ir patvirtinti mechanines sąsajas prieš masinę gamybą. Naudokite pavyzdį, kad patikrintumėte plokštės tinkamumą, vairuotojo tarpą, laidų išvedimą, difuzoriaus išvaizdą, galinio dangtelio laikymąsi ir (jei taikoma) IP65 versijos sandarinimo procesą.

Pradėkite nuoJE-34 T12 dvigubas PCB korpusaspuslapyje, tada susisiekite su JE su savo brėžiniais ir tiksliniu kiekiu. Kuo anksčiau šios projekto sąnaudos bus fiksuotos, tuo mažesnė tikimybė, kad pigaus būsto sprendimas vėliau taps brangiu surinkimo pakeitimu.
