LED T8 vamzdinis korpusas su 10 mm PCB: JAV pirkėjų DUK, tinkamumo patikrinimai ir tiekimo vadovas 2026 m.

Pagrindiniai pasiūlymai JAV apšvietimo pirkėjams

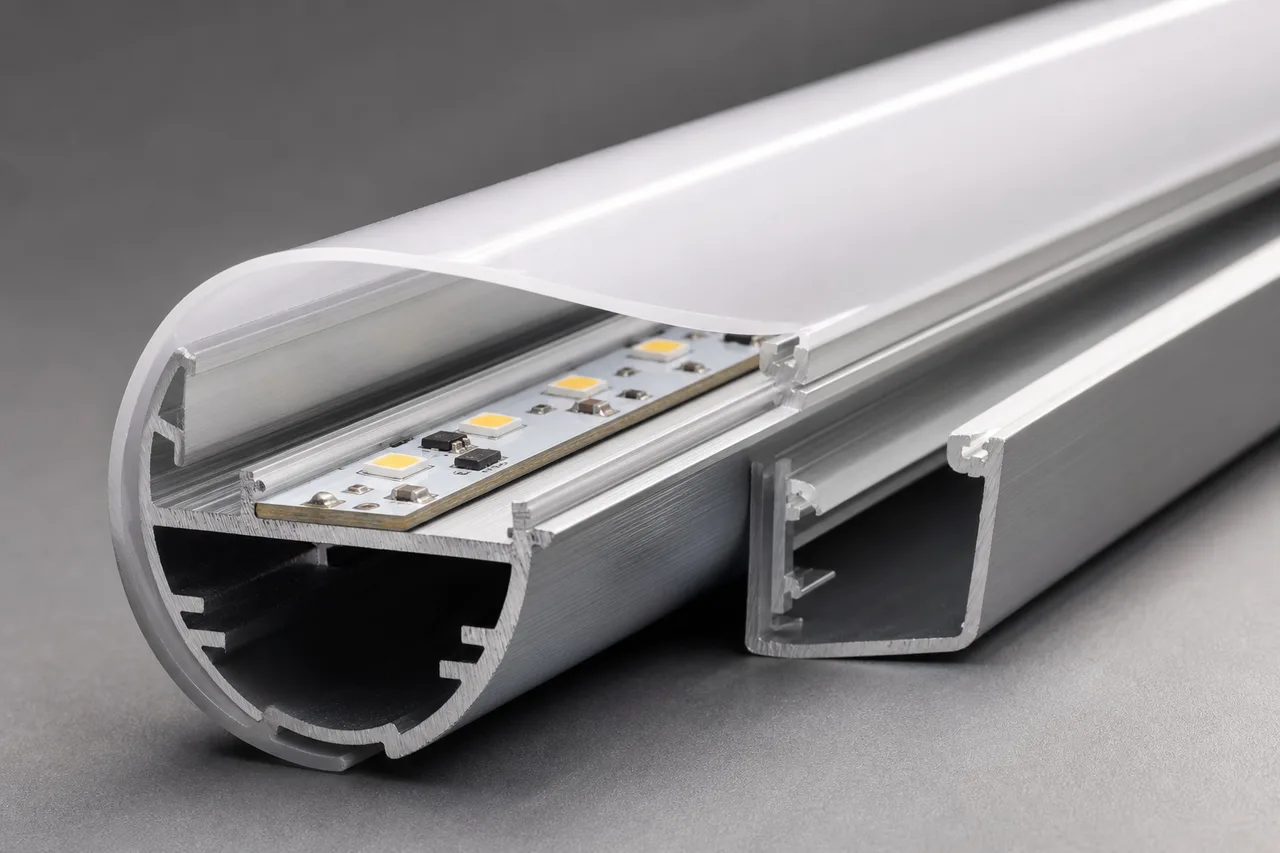

FrazėJE pusiau aliuminio/pusiau plastikinio vamzdinio korpuso konstrukcijaapibūdina praktinę šios gaminių kategorijos architektūrą: 6063 aliuminio pagrindas neša LED plokštę ir padeda valdyti šilumą, o polikarbonatinis difuzorius sudaro matomą optinį dangtelį. Tas padalijimas yra svarbus. Aliuminis suteikia PCB stabilų tvirtinimo paviršių ir nuspėjamą mechaninį pagrindą; difuzorius valdo išvaizdą, šviesos pralaidumą ir prieigą prie plokštės. Tai ne tik dekoratyvinis apvalkalas.

JAV pirkėjams pirmasis klausimas nėra kaina. Tai yra suderinamumas. 10 mm PCB yra siauresnė nei daugelis įprastų LED vamzdžių plokščių, o vairuotojas turi tilpti korpuso viduje, nespausdamas prie difuzoriaus ir netrukdydamas galinių dangtelių. JE-28 didžiausias vairuotojo aukštis yra 12 mm, todėl vairuotojo korpusas, laidai, izoliacija ir įtempimo mažinimo detalės turėtų būti tikrinamos kartu, o ne atskirai.

Standartinis JE-28 yra IP20. Dėl to jis tinkamas džiovinti patalpų šviestuvus ir modifikuojamus vamzdžių mazgus, o ne automatiškai nuplaunamose vietose ar atviruose šviestuvuose. JE taip pat siūlo vandeniui atsparių vamzdžių korpusų stilius, tokius kaip augalų apšvietimas, šaldytuvo apšvietimas ir lauko automobilių stovėjimo aikštelė, tačiau jie turėtų būti nurodyti kaip tinkama vandeniui atspari konfigūracija. Pradėkite nuoJE LED T8 vamzdinis korpusas su 10 mm PCBspecifikaciją ir paprašykite tikslaus brėžinio prieš patvirtindami gamybos užsakymą.

JE-28 LED T8 korpuso specifikacijos: matmenys, medžiagos ir konfigūracijos parinktys

JE-28 yra 26 mm T8 korpusas, skirtas 10 x 1,2 mm PCB plokštėms. Šis matmuo yra mechaninės kvalifikacijos pradžios taškas. Plokštė, kurios nominalus plotis yra 10 mm, vis tiek gali sukelti problemų, jei jos komponentų aukštis, litavimo jungtys, jungties vieta arba tvirtinimo būdas skiriasi nuo pavyzdžio, naudoto kuriant būstą.

Korpuse naudojamas 6063 aliuminio pagrindas su polikarbonato difuzoriaus galimybėmis ir plastikiniais galiniais dangteliais. JE nurodo vidinį vairuotojo išdėstymą ir maksimalų 12 mm vairuotojo aukštį. Galimi ilgiai nuo 600 mm iki 2400 mm, galimi pasirinktiniai ilgiai. Ilgis, difuzoriaus apdaila, galinio dangtelio stilius ir vairuotojo padėtis turėtų būti traktuojami kaip vienas surinkimo sprendimas, nes kiekvienas turi įtakos montavimui, šviesos paskirstymui ir pakavimui.

Kaip kvalifikuoti T8 korpusą prieš užsakant: PCB, tvarkyklės, difuzoriaus ir galinio dangtelio patikrinimai

Katalogo puslapyje korpusas gali atrodyti tinkamai ir vis tiek sugesti surinkimo metu. Įprastos priežastys nėra dramatiškos: vairuotojas yra keliais milimetrais per aukštas, PCB nusilenkia po difuzoriumi, galinis dangtelis nesaugiai išlaiko vamzdelį arba jungtis nepalieka vietos vidiniam laido vingiui. Kvalifikuokite visą komplektą, ne tik aliuminio ekstruziją.

1. Patvirtinkite PCB kontūrą.Nusiųskite JE tikrąjį plokštės brėžinį, įskaitant 10 mm pločio, 1,2 mm storio, tvirtinimo angas, varinius ištraukimus, jungtis ir aukščiausius komponentus. Nepasikliaukite vien nominaliu plokštės dydžiu.
2. Patikrinkite vairuotojo voką.Palyginkite maksimalų vairuotojo aukštį ir plotį su 12 mm korpuso riba. Įtraukite gnybtus, termiškai susitraukiančius, izoliuojančius įvores ir laidų išėjimus.
3. Patikrinkite difuzoriaus tinkamumą.Išbandykite pasirinktą polikarbonato dangtelį, ar jis užsifiksuoja, nusilenkia, ar nėra matomų taškų ir pašalinimo jėgos. Per ankštas difuzorius gali paveikti išspaudimą; per laisvas gali barškėti transportuojant.
4. Peržiūrėkite galinius dangtelius ir laidus.Patvirtinkite dangtelio medžiagą, laikymo būdą, laido praėjimą, jungties prieigą ir ar gatavas vamzdis turi atitikti konkretų montavimo standartą arba kliento tvirtinimo sąsają.
5. Patvirtinti gatavą pavyzdį.Maitinkite surinktą vamzdelį, patikrinkite šilumos elgesį ir šviesos išvaizdą, tada patikrinkite, ar jis įkištas į tikslinį laikiklį arba spaustukus. Prieš pateikdami gamybos užsakymą, užrašykite patvirtintas komponentų versijas.

Paprašykite ekstruzijos brėžinio ir fizinio pavyzdžio, kai projekte yra maži tarpai tarp tvirtinimo elementų. Pavyzdys taip pat atskleidžia pakavimo ir tvarkymo problemas, kurių brėžiniai neparodo. Ilgi vamzdeliai gali būti su difuzoriaus žymėmis, galinio dangtelio pažeidimu arba šiek tiek nusilenkę, jei dėžutės dizainas neatitinka siuntimo ilgio. Juos nebrangiai pataisyti prieš masinę gamybą ir brangu taisyti po JAV platinimo siuntos.

DUK: Ar JE-28 LED T8 vamzdinis korpusas yra atsparus vandeniui ar tinkamas lauko ir šaldiklio apšvietimui?

Standartinė JE-28 specifikacija, kurią pateikia JE, yra IP20, todėl ji turėtų būti traktuojama kaip sausos vietos korpusas. Šis skirtumas yra labai svarbus pirkėjams, kurie nurodo augalų apšvietimą, šaldytuvo apšvietimą, lauko automobilių stovėjimo aikštelę arba bet kokį įrenginį, kuriame susidaro kondensatas, purslai, dulkės arba kinta temperatūra. JE teigia, kad ji siūlo vandeniui atsparius T8 korpusus, skirtus specialioms reikmėms, tačiau vandeniui atspari versija turi būti identifikuota ir cituojama atskirai.

Ar 10 mm PCB ir vidinė tvarkyklė tiks prie šio T8 vamzdžio korpuso?

Taip, JE-28 yra nurodytas 10 x 1,2 mm PCB ir vidinio tvarkyklės išdėstymui, kurio didžiausias vairuotojo aukštis yra 12 mm. Tai nereiškia, kad tiks kiekviena 10 mm plokštė ir kiekviena vidinė tvarkyklė. Jūsų plokštės aukščiausias šviesos diodas, kondensatorius, jungtis ir lituojamas laidas turi neviršyti turimos vidinės erdvės. Išsiųskite JE PCB failą ir tvarkyklės duomenų lapą, kad būtų galima peržiūrėti tinkamumą, tada patikrinkite rezultatą naudodami užpildytą pavyzdį.

Kaip veikia pavyzdžiai, MOQ, pasirinktiniai ilgiai, įrankiai ir pristatymas JAV ekspeditoriui?

JE teigia, kad gali pateikti pavyzdžius, kainas, pasirinktinius ilgius, OEM / ODM ekstruziją ir siuntimą į kliento ekspeditorių sandėlį. Komercinė informacija priklauso nuo pasirinkto profilio, difuzoriaus, galinių dangtelių, įrankių būklės, kiekio, pakuotės ir paskirties vietos. Klauskite pavyzdžio pristatymo laiko, gamybos MOQ, įrankių mokesčio, jei reikia privačios formos, pjovimo ilgio tolerancijos, dėžutės matmenų ir kartu su siunta pateiktų dokumentų. Jei jūsų komanda naudojasi JAV ekspeditoriumi, pateikite sandėlio adresą ir krovinio ženklinimo reikalavimus prieš užbaigiant pasiūlymą.

JE Dongguan gamyba, OEM / ODM ekstruzija ir gatavo šviestuvo dokumentacija

JE, oficialiai Dongguan Jinen Lighting Technology Co., Ltd., gamina ekstruzinius LED apšvietimo komponentus Dongguane, Kinijoje. Jo asortimentą sudaro LED aliuminio profiliai, LED plastikiniai profiliai, kompiuteriniai vamzdžiai ir difuzoriai, T5, T6, T8, T10 ir T12 vamzdžių korpusai, taip pat trijų atsparių šviestuvų korpusai. Toks gaminio plotis yra naudingas, kai po pirmojo prototipo pakeičiamas projekto dydis arba konstrukcija. Pirkėjas gali palyginti pusiau aliuminio korpusą, visą aliuminio pagrindą arba kitokį vamzdžio skersmenį per tą patį tiekėją, o ne iš naujo pradėti visą tiekimo procesą.

JE palaiko viešąsias, privačias formas, OEM/ODM ekstruziją ir pagal užsakymą atliekamus projektų darbus. Standartinės JE-28 geometrijos naudojimas gali būti naudingas, kai profilis jau atitinka jūsų PCB ir difuzoriaus reikalavimus. Privati ​​forma tampa labiau apsaugota, kai reikia nestandartinės jungties kišenės, kitokios tvirtinimo funkcijos, patentuoto galinio dangtelio arba peržiūrėto skerspjūvio. Tinkamas pasirinkimas priklauso nuo numatomo kiekio ir to, kiek jums reikia kontroliuoti būsimą tiekimą.

JAV importuotojams ir apšvietimo gamykloms dokumentai turėtų apimti daugiau nei produkto nuotrauką. Teiraukitės profilio brėžinio, medžiagos aprašymo, difuzoriaus parinkties, ilgio tolerancijos, galinio dangtelio specifikacijos, pakuotės detalių ir sukomplektuoto šviestuvo elektros informacijos. Pats korpusas nėra tas pats, kas sertifikuotas baigtas LED vamzdis. Jei jūsų klientas, AHJ, platintojas ar projekto specifikacija reikalauja tam tikrų sąrašų arba atitikties dokumentų, nurodykite šį reikalavimą prieš užšaldant dizainą.

JE taip pat teigia, kad ji aptarnauja didmenininkus, rangovus, apšvietimo gamyklas ir individualių projektų klientus. Dėl to tiekėjas tinka tiek komponentų pirkimui, tiek privačių prekių ženklų vamzdžių kūrimui, jei komercinė taikymo sritis yra aiškiai parašyta. Į pirkimo dokumentaciją įtraukite patvirtintą brėžinį, nuotraukų pavyzdžius, peržiūros numerį ir medžiagų pasirinkimus. Tai užkerta kelią pažįstamai ekstruzijos tiekimo problemai: pakaitinei partijai, kurios matmenys yra artimi, bet iš tikrųjų negalima pakeisti.
