2026 m. galutinis LED T8 vamzdžių korpuso su 10 mm PCB vadovas: šiluminiai duomenys, 3D CAD ir UL atitiktis

Santrauka: pagrindiniai JAV komercinių LED gamintojų pasiūlymai

Labai konkurencingoje Šiaurės Amerikos komercinio apšvietimo pramonėje maržos ir efektyvumas lemia sėkmę. Kadangi apšvietimo kūrėjai siekia optimizuoti našumą ir mažinti gamybos sąnaudas, T8 linijinio vamzdžio struktūrinis formatas išlieka dominuojančiu veiksniu. Mūsų flagmanasaukščiausios kokybės LED T8 vamzdinis korpusas su 10 mm PCBreiškia didžiulį evoliucijos žingsnį. Pritaikę aliuminio ekstruzijos pėdsaką specialiai standartinėms 10 mm spausdintinėms plokštėms, pašaliname negyvas konstrukcines erdves, sumažiname korpuso svorį ir sumažiname žaliavų sąnaudas nepakenkdami standumui.

JAV platintojams, rangovams ir originalios įrangos gamintojams (OĮG) ši specializacija reiškia lengvesnį šilumos valdymą, nuspėjamas elektrines charakteristikas ir tiesioginį fizinį suderinamumą su automatizuotomis didelės spartos SMT (Surface Mount Technology) surinkimo linijomis. JE ir toliau remia šias pasaulines operacijas kaip pagrindinis gamybos partneris Kinijoje, mažindamas atotrūkį tarp didelės apimties gamybos greičio ir kruopštaus kokybės etalonų.

Pažangus šilumos valdymas: pristatomas ThermaCore 10 mm tikslumo protokolas

Pagrindinė LED ilgaamžiškumo kliūtis yra terminis skilimas. Siekdama išspręsti šį iššūkį didelės našumo programoms, JE pristatėThermaCore 10 mm tikslumo protokolas. Ši projektavimo metodika optimizuoja kontaktinio paviršiaus plotą tarp 10 mm PCB laikiklio ir AL6063-T5 aliuminio korpuso pagrindo. Išlaikant tolerancijos svyravimus žemiau 0,05 mm, šis protokolas maksimaliai padidina šilumos perdavimo efektyvumą tiesiai iš diodų į išorinius šilumos išsklaidymo kanalus.

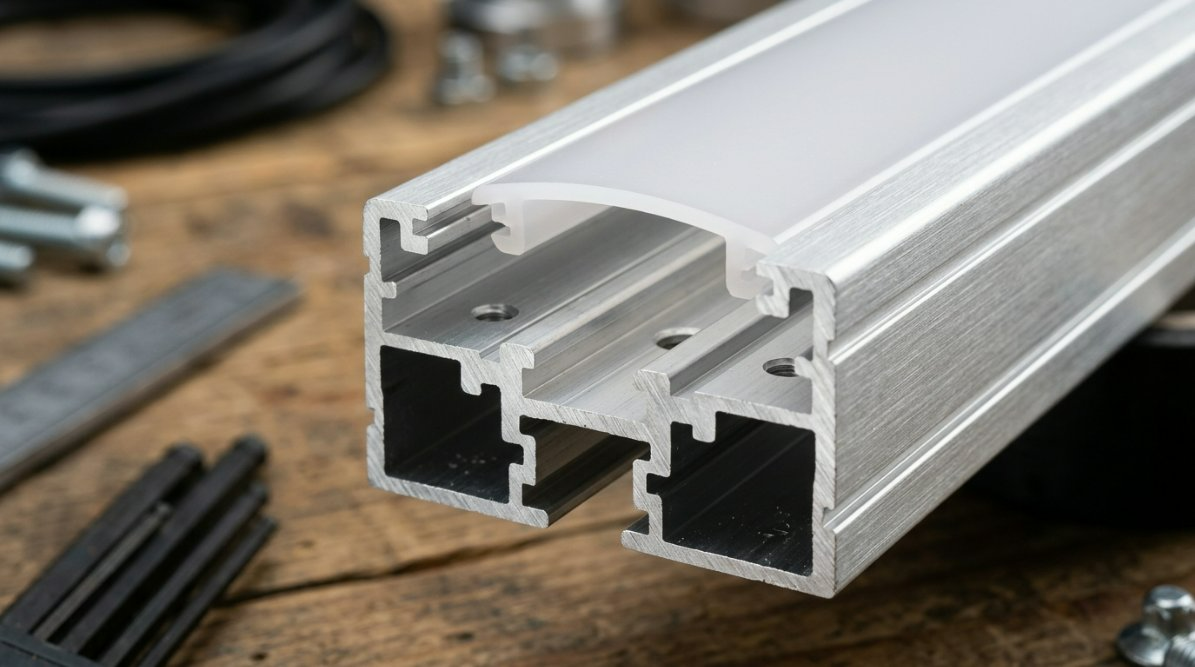

Atotrūkio mažinimas: išsamūs šiluminės sklaidos duomenys ir ekstruzijos analizė

Naudojant struktūrinį AL6063-T5 lydinį, mūsų ekstruzijos profiliai veikia kaip labai efektyvūs šilumos šalintuvai. Bandymų laboratorijose,ThermaCore 10 mm tikslumo protokolaspademonstravo įspūdingą 200 W/m·K šilumos laidumą. Ši sistema sumažina bendrą šiluminę varžą iki 18 %, palyginti su įprastais daugiafunkciniais T8 korpusais, kuriuose telpa įvairaus pločio PCB. Nepertraukiamai veikiant 120 V / 277 V įtampa, sankryžos temperatūra šviesos diodų lygyje nuolat išlieka žemesnė nei 65 °C (149 °F), užkertant kelią liumenų nusidėvėjimui ir garantuojama, kad eksploatavimo trukmė viršija 50 000 valandų.

Spartėjantis dizainas: 3D CAD modelių atsisiuntimai, skirti pritaikyti modifikavimui

Siekdama sumažinti inžinierių komandų projektavimo ciklus, JE siūlo išsamius 3D CAD modelius (galimi STP, STEP ir DWG formatais). Šie tikslūs skaitmeniniai modeliai leidžia greitai sukurti prototipus, todėl inžinieriai gali atlikti baigtinių elementų analizės (FEA) terminį modeliavimą ir fizinio pritaikymo patikrinimus prieš pradedant masinę gamybą. Ši struktūrinė integracija yra labai svarbi kuriant supaprastintus, patvarius linijinius šviestuvus, skirtus konkurencingiems modernizavimo pasiūlymams.

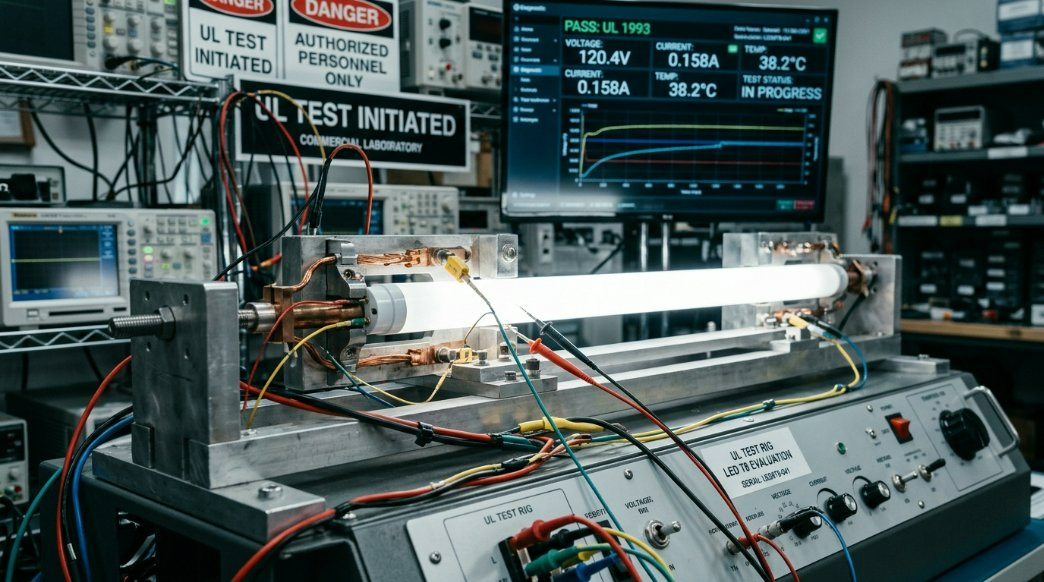

JAV teisės aktų laikymasis: naršymas pagal 2026 m. UL standartus ir DLC V6.0 specifikacijas

Importuojant ir platinant komercinius apšvietimo produktus Šiaurės Amerikoje, reikia griežtai laikytis saugos ir efektyvumo taisyklių. Norint gauti UL 1598 (šviestuvai) ir UL 1993 (savaime balastinės lempos) sertifikatus, labai svarbu pasirinkti reikalavimus atitinkančius mazgus. JEJE pritaikytos LED T8 vamzdžių korpusų sistemosnaudoti didelio atsparumo ugniai atsparias polikarbonato (PC) žaliavas, kurios lengvai atitinka UL 94 V-0 degumo klasifikaciją.

FCC, CE ir RoHS suderinamumo užtikrinimas Amerikos rinkai

Be šiluminių charakteristikų, elektromagnetinis suderinamumas (EMS) ir aplinkos sauga yra labai svarbūs didelės apimties savivaldybių ir įmonių sutartims. Mūsų korpusai sukurti taip, kad efektyviai apsaugotų aukšto dažnio tvarkykles, kad būtų lengviau laikytis FCC 15 dalies B klasės ribų. Be to, visos JE gamybos procesuose naudojamos medžiagos yra visiškai sertifikuotos CE ir atitinka RoHS reikalavimus, todėl jose nėra ribojamų pavojingų medžiagų ir supaprastinami tarptautiniai tiekimo grandinės patvirtinimai.

Techninių specifikacijų vadovas: standartinė ir didelės galios 10 mm PCB korpusų matrica

Mūsų gaminių asortimente yra keletas konfigūravimo parinkčių, sukurtų taip, kad atitiktų įvairius architektūrinius poreikius. Žemiau yra struktūrinė matrica, demonstruojanti mūsų standartinių ir didelio našumo vandeniui atsparių variantų technines savybes:

Praktinis žingsnis po žingsnio pamoka: 4 žingsnių vandeniui atsparus T8 korpusų surinkimas

Norint išlaikyti aukšto IP67 reitingo sandarinimo linijinius profilius, reikia kruopštaus paruošimo ir tikslaus vykdymo. Vykdykite šią ekspertų remiamą keturių etapų diegimo procedūrą, kad užtikrintumėte maksimalų patikimumą vietoje.

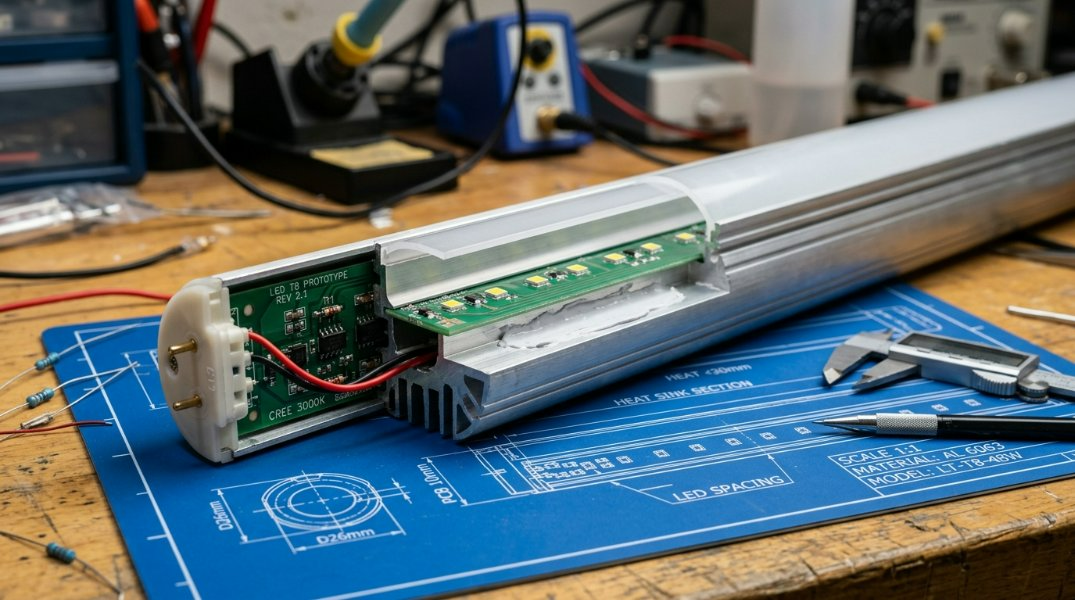

1 veiksmas: tikslus 10 mm PCB įterpimas ir terminės pastos užtepimas

Kruopščiai nuvalykite aliuminio korpuso pagrindą, naudodami izopropilo alkoholį, kad pašalintumėte dulkes ir alyvą. Užtepkite ploną, tolygų nelaidžios šiluminės pastos sluoksnį arba per centrinį kanalą nuleiskite stiprią šilumą perduodančią lipnią juostelę. Atsargiai įstumkite 10 mm PCB į ekstruzijos takelį ir įsitikinkite, kad jis yra plokščias ir po juo nėra oro kišenių.

2 veiksmas: pritvirtinkite polikarbonato (PC) difuzoriaus dangtelį

Išsklaidytą kompiuterio dangtelį išlygiuokite struktūrinėse fiksavimo angose. Stumkite arba tvirtai paspauskite dangtelį į vėžes, kol jis užsifiksuos. Įsitikinkite, kad tvirtinimas yra nuoseklus per visą vamzdžio ilgį, kad išvengtumėte nevienodo struktūrinio slėgio ant vidinių komponentų.

3 veiksmas: IP67 hidroizoliacijos ir galinio dangtelio pakartotinio sandarinimo procesas

Įpurkškite aukščiausios kokybės neutralaus kietėjimo silikono sandariklio į vandeniui atsparių galinių dangtelių įdubas. Prakiškite jungiamuosius laidus per vidinius guminių tarpiklių kanalus ir prispauskite galinį dangtelį prie nupjauto aliuminio korpuso profilio paviršiaus. Pritvirtinkite mazgus naudodami nerūdijančio plieno tvirtinimo detales.

4 veiksmas: galutinis kaiščio prijungimas ir dielektrinis bandymas

Atlikite elektrinės varžos ir dielektrinio atsparumo testą (dažniausiai vadinamą Hi-Pot testu), kad įsitikintumėte, jog aukštos įtampos takuose nėra trumpojo jungimo ant aliuminio ekstruzijos. Vizualiai apžiūrėkite silikoninius rutuliukus aplink galinio dangtelio perimetrą, kad užtikrintumėte visišką hermetišką sandarumą.

T8 tinkintų ilgių matematinių ir elektrinių skaičiavimų nurodymai

Norint sukurti tvirtus pritaikytus įrenginius, reikia gerai suprasti mechanines šilumos ribas ir galios dinamiką. Išvenkite sistemos gedimų naudodami toliau pateiktas specializuotas matematikos sistemas.

Maitinimo apkrovos formulės ir tikslūs galios skaičiavimai pėdai

Kad būtų užtikrintas saugus ir stabilus įrengimas, inžinieriai turi apskaičiuoti suminius energijos poreikius ir palikti saugos erdvės maitinimo šaltiniams (paprastai 20 % 2 klasės vairuotojams esant nuolatinei apkrovai).

1. Apskaičiuokite bendrą linijinę filmuotą medžiagą:
   L_total = (vamzdžių kiekis) x (vieneto ilgis pėdomis)

2. Nustatykite didžiausią energijos suvartojimą (P_max):
   P_max = L_viso x P_ft
   Kur P_ft = galios suvartojimas pėdai (pvz., 4,5 vatai/pėdoms didelio efektyvumo 10 mm PCB)

3. Apskaičiuokite reikalingą tvarkyklės minimalią talpą (P_driver):
   P_driver = P_max x 1,20 (apima standartinę 20 % saugos erdvės ribą)

Pavyzdys:
   Pateikta 100 vienetų 4 pėdų T8 vamzdžių, kurių galia yra 4,5 W vienai pėdai:
   L_viso = 100 x 4 = 400 pėdų
   P_max = 400 x 4,5 = 1 800 vatų
   P_driver = 1 800 x 1,20 = reikalinga 2 160 vatų bendra galia.

Dažnai užduodami klausimai (DUK)

Ar 10 mm PCB T8 korpusai suderinami su Smart Home ekosistemomis (Matter, Apple HomeKit, Amazon Alexa)?

Taip. Kadangi mūsų korpusai yra fiziniai korpusai, skirti palaikyti standartines 10 mm LED juosteles, suderinamumas visiškai priklauso nuo jūsų pasirinktos LED tvarkyklės ir valdiklio. Užpildę vidinę erdvę su „Matter“ suderinamomis arba „Zigbee“ palaikančiomis 10 mm išmaniosiomis LED juostelėmis, galite integruoti savo T8 linijinio apšvietimo sistemą su bet kuria modernia išmaniųjų namų platforma.

Kokie yra tikslūs pjovimo nuokrypiai ir atstumo intervalai viename metre 10 mm LED juostelėms?

Pjovimo tolerancijos ir atstumo parametrai priklauso nuo jūsų pasirinktos PCB konstrukcijos. Struktūriškai JE aukščiausios kokybės aliuminio ekstruzijos yra supjaustomos iki itin tikslios fizinės tolerancijos +/- 0,5 mm. Rekomenduojame inžinierių komandoms kiekviename vamzdžio gale palikti bent 1,5 mm tarpą, kad būtų saugūs vario pėdsakai ir gnybtų jungčių antgaliai.

Kokios yra svarbiausios saugos instrukcijos, reikalingos norint išlaikyti IP67/IP68 Flex sertifikatą?

Norėdami išlaikyti aukštą IP67/IP68 atsparumą vandeniui ir dulkėms ilgą tarnavimo laiką, turite naudoti aukštos kokybės neutraliai kietėjančius silikoninius sandariklius, kurie nesukels vario pėdsakų. Visada patikrinkite, ar išoriniai maitinimo kabeliai yra saugiai nutiesti per pramoninės klasės guminius įtempimus mažinančius riebokšlius, ir atlikite mėginių partijų slėgio skirtumo bandymus, kad patikrintumėte sandariklio vientisumą.

Padidinkite savo gamybą: bendradarbiaukite su mumis adresu https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Nesvarbu, ar kuriate šviestuvus jautriems augalų daigynų masyvams, šaltai pramoninei aplinkai ar šiuolaikiniams architektūriniams projektams, darbas su patyrusiu gamintoju yra labai svarbus. Ištirkite mūsų skirtąLED T8 vamzdinis korpusas su 10 mm PCB techniniu portaluperžiūrėti išsamius architektūrinius brėžinius, pasirinktinius anodavimo pasirinkimus ir masines pristatymo struktūras.
