JET8 dvipusis LED vamzdžio korpusasyra tuščia korpuso platforma OEM linijinio apšvietimo projektams. Patvirtinta konfigūracija turi 26 mm išorinį skersmenį, dvi 12 × 1 mm PCB pozicijas, vidinį 6063 aliuminio profilį, skaidrų arba matinį polikarbonato korpusą, plastikinius galinius dangtelius ir išorinio tvarkyklės išdėstymą. Galimi standartiniai arba individualūs ilgiai nuo 600 mm iki 2400 mm, siūlomos IP20 ir IP65 konfigūracijos.
Pagrindinis žodis yrabūstą. Šis gaminys netampa veikiančia lempa, kol nebus parinkti ir integruoti šviesos diodai, PCB mazgai, laidai, tvarkyklė, galinis galas ir visi reikalingi sandarikliai. Todėl pirkėjai turėtų jį įvertinti pagal kontroliuojamą brėžinį ir surinktą pavyzdį, o ne tik pagal T8 pavadinimą. Peržiūrėkite dabartinęT8 dvipusis šviečiantis korpusasprieš išsiųsdami savo PCB ir projekto reikalavimus JE.
Produktas yra tuščias OEM korpusas, o ne baigta T8 lempa ar fluorescencinės lempos pakeitimas
„T8“ nurodo bendrą vamzdžio formatą, bet nenustato elektrinio ar mechaninio suderinamumo su esamu fluorescenciniu įtaisu. 26 mm korpusas gali atrodyti pažįstamas naudojant visiškai skirtingas plokštes, laidus, galinius dangtelius, tvirtinimo detales ir maitinimo architektūrą.
Nemanykite, kad jis tinka įprastiniam fluorescenciniam balastui, tinka G13 lempos laikikliui, turi maitinimo tinklo kaiščius arba gali pakeisti sumontuotą lempą vienas prieš vieną. Nė vienos iš šių detalių nepatvirtina korpuso skersmuo. Jei reikalingas suderinamumas su modifikavimu, patvirtinimo brėžinyje nurodykite pagrindo geometriją, kaiščių išdėstymą, bendrą lempos ilgį, elektros įvestį, laidų režimą ir armatūros sąsają.
Šis skirtumas taip pat turi įtakos pirkimui. Korpuso specifikacijoje nurodomas ekstruzijos ir gaubto paketas. Ji pati savaime neapibrėžia šviesos diodų kiekio, spalvos temperatūros, šviesos išvesties, optinio paskirstymo, galios, tvarkyklės elgsenos, pritemdymo, apsaugos nuo viršįtampių, darbinės temperatūros ar eksploatavimo trukmės. Tai užbaigto šviestuvo sprendimai, kuriuos kontroliuoja pirkėjo komponentų projektavimas ir kvalifikacijos programa.
Dvipusio T8 korpuso mazgo skerspjūvis
Agregatas apjungia apvalų polikarbonato korpusą su vidiniu aliuminio profiliu. Tame skerspjūvyje yra dvi PCB padėtys, kurių kiekviena identifikuojama kaip 12 × 1 mm. Šis išdėstymas suteikia OEM dizaineriui dvi tvirtinimo vietas LED plokštėms viename 26 mm vamzdžio apvalkale.
Aliuminio įdėklas suteikia apibrėžtą vidinę PCB vietų struktūrą. Jis taip pat gali dalyvauti perduodant šilumą iš plokščių, tačiau šiluminės savybės negali būti numanomos vien iš lydinio pavadinimo ar profilio. LED apkrova, plokštės konstrukcija, šiluminės sąsajos medžiaga, kontaktų kokybė, tvarkyklės nuostoliai, aplinkos temperatūra, vamzdžio orientacija ir oro srautas turi įtakos darbo temperatūrai. Patvirtinti šiluminę konstrukciją su sumontuotomis numatytomis LED plokštėmis.
Kaip suporuotos PCB padėtys palaiko du šviečiančius paviršius
Dvi PCB padėtys leidžia šviesos diodus išdėstyti dviejose vamzdžio pusėse, o ne pasikliauti viena plokšte, kad apšviestų visą perimetrą. Tai tinka dvikrypčiai linijiniam apšvietimui, pakabinamiems šviestuvams, ekrano apšvietimui, tranzitiniam interjerui ir kitoms instalijoms, kuriose šviesos reikia daugiau nei viena kryptimi.
Ekstruzija negarantuoja konkretaus spindulio kampo arba vienodo 50/50 šviesos padalijimo. Faktinis pasiskirstymas priklauso nuo PCB padėčių orientacijos, LED paketo, diodų atstumo, plokštės pločio, atstumo iki polikarbonato, difuzoriaus apdailos, vidinių kliūčių ir šalia esančių šviestuvo paviršių. Aiškus kompiuteris linkęs išsaugoti LED raišką ir išvesties kryptį; matinis kompiuteris efektyviau sumaišo šviesą, tačiau gali sumažinti matomą intensyvumą ir sušvelninti spindulio valdymą.
Prieš įrankį arba gamybos patvirtinimą apžiūrėkite apšviestą pavyzdį iš abiejų pusių. Ieškokite LED vaizdo, tamsių juostų prie aliuminio įdėklo, spalvų skirtumo, galinių šešėlių ir ryškumo skirtumų tarp dviejų veidų. Fotometrinis bandymas priklauso gatavo šviestuvo lygiui, nes tuščiame korpuse nėra šviesos šaltinio.
Patvirtinkite pateiktus korpuso komponentus, palyginti su pirkėjo nurodytais šviesos diodais, PCB mazgais, laidais, tvarkykle ir sandarikliais
Būsto pasiūlyme turėtų būti atskirtos JE tiekiamos dalys nuo pirkėjo pateiktų elektrinių komponentų. Remiantis paskelbtu gaminio aprašymu, korpuse gali būti vidinis 6063 aliuminio profilis, skaidrus arba matinis polikarbonatas ir plastikiniai galiniai dangteliai. Architektūra naudoja išorinę tvarkyklę. Tikslus pakuotės turinys, galinio dangtelio stilius, techninė įranga, plombos, kabelių įvadų dalys ir surinkimo paslaugos vis tiek turi būti nurodytos citatos eilutėje.
Pirkėjas paprastai turi apibrėžti LED plokštes, šviesos diodus, laidus, jungtis, šiluminės sąsajos medžiagą, tvarkyklę, įžeminimo metodą, jei taikoma, ir galutinius elektros išvadus. Taikant IP65 tikslą, atsakomybė už tarpiklius, sandariklį, kabelių riebokšlius, galinių dangtelių sandarinimą ir surinkimo procesą turi būti ypač aiški. Dalių rinkinys, atitinkantis IP65 standartą, po nekontroliuojamo lauko surinkimo automatiškai nėra IP65 šviestuvas.
Piešimo ir komponentų peržiūros specifikacijų matrica
Naudokite šią matricą kaip atspirties tašką piešimo peržiūrai. Paskelbtos reikšmės nurodo galimą produkto konfigūraciją; jie nepakeičia konkrečiam projektui taikomų leistinų nuokrypių, tinkamumo patikrų ar reguliavimo peržiūros.
| Parametras | Paskelbta konfigūracija | Ką turėtų patvirtinti pirkėjas |
|---|---|---|
| Produkto tipas | Tuščias T8 dvipusis LED vamzdžio korpusas | Tiekiamų mechaninių dalių ir neįtrauktų elektrinių komponentų apimtis |
| Išorinis skersmuo | 26 mm | Skersmens tolerancija, tiesumas, sujungimo tarpai ir tvirtinimo detalės |
| PCB padėtys | Dvi padėtys, kiekviena 12 × 1 mm | Faktinis PCB storis ir plotis, įterpimo tarpas, sulaikymas ir terminis kontaktas |
| Vidinis metalinis profilis | 6063 aliuminis | Profilio skerspjūvis, apdaila, jei reikia, grūdinimas, jei svarbu medžiagai, pjūvio ilgis ir atbrailos ribos |
| Išorinis gaubtas | Skaidrus arba matinis polikarbonatas | Optinė išvaizda, sklaida, spalvų nuoseklumas, poveikio reikalavimai ir tinkamumas aplinkai |
| Nutraukimo pabaiga | Plastikiniai galiniai dangteliai | Dangtelio geometrija, tvirtinimo būdas, kabelio išėjimas, jungties arba kaiščio detalės ir atsakomybė už sandarinimą |
| Vairuotojo išdėstymas | Išorinis vairuotojas | Vairuotojo vieta, laidų maršrutas, jungčių sistema, įtempių sumažinimas ir elektros nominalai |
| Įėjimo konfigūracija | IP20 arba IP65 parinktis | Išsamus sandarinimo dizainas, surinkimo instrukcijos ir gatavo įrenginio bandymo metodas |
| Ilgis | Standartinis arba individualus, 600–2400 mm | Pjovimo ilgio tolerancija, bendras surinkto ilgis, galinė nuolaida ir pakuotės riba |
Fiksuota geometrija: 26 mm skersmens ir dvi 12 × 1 mm PCB padėtys su pritaikymu ir leistinomis nuokrypomis, patvirtintomis brėžinyje
26 mm skersmens ir suporuotos 12 × 1 mm PCB padėtys yra pagrindinės geometrijos, tačiau vardinių matmenų nepakanka atleidimui. Plokštė, suprojektuota tokio paties vardinio pločio kaip ir jos lizdas, gali susirišti, jei plokštės gamybos, ekstruzijos, lanko, dangos ir surinkimo leistinos nuokrypos sukraunamos neteisinga kryptimi. Laisvas prigludimas sukelia kitokias problemas: plokštės judėjimas, nenuoseklus terminis kontaktas arba matomas difuzoriaus nesutapimas.
Nusiųskite JE faktinį PCB kontūrą, o ne tik įrašykite „12 mm lentą“ į RFQ. Įtraukite PCB storį, krašto apdailą, litavimo kaukę arba dangos susidarymą šalia įterpimo srities, komponentų saugojimo zonas, jungties iškyšas ir numatomą įdėjimo kryptį. Patvirtintame brėžinyje turi būti nurodyti matmenys, kuriuos būtina pritaikyti, ir nurodyta, kaip tie matmenys bus tikrinami.
Konstrukcija ir pasirinktys: vidinis 6063 aliuminio profilis, skaidrus arba matinis polikarbonatas, plastikiniai galiniai dangteliai, išorinė pavara ir 600–2400 mm ilgio
6063 dažniausiai naudojamas ekstruziniams aliuminio profiliams, nes jis gali būti suformuotas į kontroliuojamą skerspjūvį ir priima įprastus apdailos procesus. Vis dėlto „6063 aliuminis“ nėra išsami terminė ar mechaninė specifikacija. Jei projektui turi reikšmės temperatura, paviršiaus apdorojimas, laidumas, išvaizda ar korozija, pridėkite reikalavimą prie brėžinio ir paprašykite patvirtinimo.
Ilgis taip pat kinta labiau nei pirkimo kaina. Ilgi korpusai yra jautresni tiesumui, tvarkymo pažeidimams, PCB įdėjimui, prieigai prie laidų ir pakuotės dizainui. Patvirtinkite, ar jūsų nurodytas ilgis susijęs su išpjauta ekstruzija, polikarbonato korpusu arba visu surinktu bloku, įskaitant galinius dangtelius. JE išvardija standartinius irpasirinktinio ilgio T8 LED vamzdžio korpusasparinktys nuo 600 mm iki 2400 mm; citata turėtų nurodyti tikslų galutinį ilgį ir toleranciją.

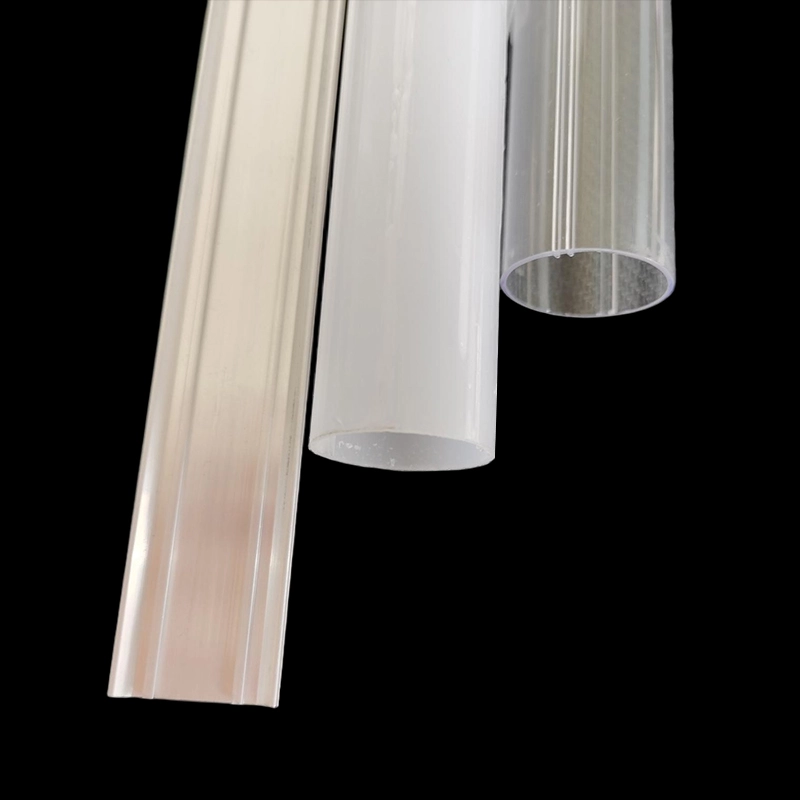

Aiškus arba apšalęs kompiuteris, galinio dangtelio užbaigimas ir IP20 arba IP65 konfigūracijos pasirinkimai
Rinkitės skaidrų polikarbonatą, kai priimtinas šviesos diodų matomumas, kryptinė išvestis arba vidinių plokščių išvaizda. Jis gali atskleisti diodų tarpus, laidus, jungtis ir mažas derinimo klaidas, todėl vidinė konstrukcija turi būti vizualiai švari. Pasirinkite matinį kompiuterį, kai reikia geresnio vaizdo maišymo ir mažiau tiesioginio LED vaizdo. Šerkšnas nepakeičia tinkamo LED atstumo ar optinio bandymo, o jo poveikis transmisijai turėtų būti įvertintas naudojant tikrą šviesos variklį.
Galinės raidės dažnai tampa nepastebėta sąsaja. Jie nustato, kaip vamzdis užsidaro, kaip laidai palieka korpusą ir kaip mazgas jungiasi su aplinkiniu šviestuvu. Nereikėtų manyti, kad plastikinis galinis dangtelis yra standartizuotas fluorescencinis pagrindas arba vandeniui atsparus sandariklis. Brėžinyje nurodykite laikymo būdą, kabelio angą, jungčių išdėstymą, poliškumo žymėjimą, įtempių sumažinimą ir paslaugų prieigos reikalavimus.
IP20 yra tinkamas tik tada, kai užbaigta konstrukcija nereikalauja apsaugos nuo vandens patekimo. IP65 parinktis skirta dulkėms ir vandens srovei atspariai konfigūracijai, tačiau įvertinimas taikomas tik tada, kai apibrėžiama ir išbandyta visa gaubto sistema ir surinkimo būdas. Galinių dangtelių jungtys, kabelių įvadai, sandariklio suspaudimas, supjaustyti paviršiai ir gamybos apdirbimas gali sukelti nuotėkį.
Paklauskite, kaip cituojamaIP20 arba IP65 T8 korpuso konfigūracijaskiriasi komponentais ir surinkimu. Jei JE jūsų gamyklai tiekia palaidas dalis, kurias reikia surinkti, susitarkite dėl sandarinimo medžiagų, sandariklio vietos, kietėjimo sąlygų, jei reikia, dangtelio įdėjimo ar tvirtinimo metodo ir gatavo produkto patekimo į testą. Nespausdinkite IP pareiškimo, pagrįsto tik nesurinktu korpuso pavyzdžiu.
Tranzitinių, komercinių, architektūrinių ir saugomų lauko šviestuvų taikymo ribos
Dvipusis formatas gali palaikyti geležinkelių transporto priemonių interjerus, stotis, komercinį apšvietimą, garažus, mokyklas, gamyklas ir kitus linijinius įrenginius. Šie naudojimo būdai neturi vieno kvalifikacinio standarto, todėl programos pavadinimas niekada neturėtų atitikti inžinerinių reikalavimų.
Geležinkelių transporto priemonių apšvietimui gali reikėti atlikti konkretų projektą dėl vibracijos, smūgio, liepsnos ir dūmų elgesio, elektros saugos, elektromagnetinio suderinamumo, medžiagų atsekamumo ir saugaus išlaikymo. 26 mm korpuso geometrija neįrodo atitikimo nė vienam iš šių reikalavimų. Prieš imant mėginius, JE pateikite reikiamą bandymą arba medžiagų ir dokumentų sąrašą, kad neprieinami įrodymai būtų aptikti anksti, o ne klientui pateikiant.
Komercinių ir architektūrinių šviestuvų pirkėjai dažniausiai turi sutelkti dėmesį į išvaizdą, šviesos paskirstymą, montavimo integravimą, vairuotojo prieigą, šildymą, valymą ir priežiūrą. Matinis kompiuteris gali paslėpti atskirus šviesos diodus, tačiau ilga šviečianti linija vis tiek gali rodyti tamsias zonas plokščių jungtyse arba galuose. Sukurkite viso ilgio pavyzdį, jei svarbu nuolatinė išvaizda; trumpas pertraukimas neatskleis visų gamybos problemų.
Garažai, gamyklos ir saugomos lauko vietos prideda dulkių, drėgmės, valymo praktikos, temperatūros pokyčių ir galimo cheminio poveikio. IP65 taikomas patekimui nustatytomis bandymo sąlygomis, o ne atsparumui UV spinduliams, cheminiam suderinamumui, kondensacijai, atsparumui smūgiams ar neribotam poveikiui lauke. Šios savybės turi būti nurodytos ir patikrintos atskirai. Jei vamzdis bus kito sandaraus šviestuvo viduje, taip pat atsižvelkite į sulaikytą šilumą ir tai, ar išorinė tvarkyklė lieka prieinama.
Patvirtinimo įrodymai: brėžiniai, pavyzdžių patikrinimas, bandymo metodai, medžiagos dokumentai ir UL arba ETL pateikimo parama be būsto sertifikavimo pretenzijos
Patikimas patvirtinimo paketas prasideda kontroliuojamu skerspjūvio brėžiniu ir surinkimo brėžiniu. Juose turėtų būti nurodytas 26 mm skersmuo, PCB padėtis, raktų sąsajos, medžiagų išnašos, galo dangtelio detalės, ilgio apibrėžimas ir peržiūros būsena. Matmenys, turintys įtakos PCB įdėjimui, dangtelio tvirtinimui, montavimui ar sandarinimui, nusipelno aiškių leistinų nuokrypių, o ne bendros pastabos.
Mėginio patikrinimas turėtų apimti matmenis ir praktinį surinkimą. Įdėkite tikrąsias PCB, nutieskite numatytus laidus, uždėkite galinius dangtelius ir patikrinkite visą ilgį, ar nėra lanko, susisukimo, įbrėžimų, spalvų pokyčių, dangtelių tarpų ir lentos judėjimo. Tada naudokite numatytą šviesos diodą ir tvarkyklės sistemą tipinėmis sąlygomis, kad įvertintumėte temperatūrą ir optinę išvaizdą.
Prieš palyginant rezultatus, reikia susitarti dėl tyrimo metodų. Jei norite naudoti IP65 dizainą, nustatykite, ar bandymai taikomi surinktam JE pavyzdžiui, ar jūsų gatavam šviestuvui, įskaitant kabelio įvadą ir laidus. Medžiagos dokumentuose gali būti deklaracijų, duomenų lapų arba bandymų ataskaitų, tačiau jų prieinamumas ir tinkamumas turi būti patvirtintas atsižvelgiant į tikslią perkamą dervą, aliuminio specifikaciją, spalvą ir gamybos konfigūraciją.
UL arba ETL pateikimo parama turėtų būti traktuojama kaip dokumentų derinimas, o ne kaip bendra sertifikavimo paraiška. Medžiagos įrašas, komponentų byla arba tiekėjo deklaracija neįtraukia tuščio korpuso arba gatavo lempos į UL arba ETL sąrašą. Galutinę konstrukciją, elektrinius komponentus, temperatūrą, tarpus, laidus, korpusą ir numatomą paskirtį gali peržiūrėti pasirinkta sertifikavimo įstaiga.
Pasakykite JE, kokio pateikimo maršruto ir dokumentų reikalauja jūsų laboratorija arba sertifikavimo partneris. Tada JE gali patvirtinti, kas yra siūlomoms medžiagoms ir konfigūracijai. Jei konkretus pripažinimas, įtraukimas į sąrašą, degumo klasifikacija, bylos numeris arba bandymo ataskaita yra privaloma, gaukite ir patikrinkite tuos įrodymus prieš patvirtindami užsakymą. Niekada nenurodykite to iš logotipo, bendros medžiagų grupės ar ankstesnio projekto.
Nuo brėžinio apžvalgos iki pavyzdžio patvirtinimo ir gamybos pasiūlymo
Kinija siūlo gilų ekstruzijos pajėgumą, tačiau vien gamyklos vieta mažai ką pasako apie piešimo valdymą, komponentų tinkamumą ar pakartojamumą. JE gamina aliuminio ir plastiko ekstruzijas, skirtas LED apšvietimui, įskaitant vamzdžių korpusus, LED profilius, kompiuterių vamzdelius, galinius dangtelius ir trijų atsparių korpusus. Šiam projektui naudingi įrodymai yra tinkamas piešimo procesas, reprezentatyvus pavyzdys, apibrėžtas patikrinimo planas ir citata, kuri aiškiai parodo tiekimo ribą.
Tinkinimo darbo eiga: brėžinio peržiūra, DFM grįžtamasis ryšys, formų pasirinkimas, pavyzdžių tikrinimas ir gamybos kokybės kontrolė
Pradėkite nuo paraiškos, o ne nuo laisvo prašymo dėl „T8 būsto“. Siųskite PCB failus, tikslinį bendrą ilgį, optinę pirmenybę, pabaigos pabaigą, įėjimo tikslą, montavimo sąsają ir privalomus dokumentus. JE gali palyginti šias įvestis su esama viešąja forma arba nustatyti, ar reikalinga privati forma ir pritaikyta ekstruzija.
Peržiūrėdami brėžinį, išspręskite plokštės tarpą, galinių dangtelių sujungimą, laidų vedimą, komponentų saugojimo vietas, sandarinimo paviršius ir matomas kosmetines zonas. DFM grįžtamasis ryšys turėtų nustatyti matmenis, kuriuos sunku išlaikyti ar patikrinti, ir bet kokius pakeitimus, turinčius įtakos įrankiams, surinkimui ar kainai. Pasirinktinis profilis gali išspręsti tikrą sąsajos problemą, bet taip pat prideda įrankių patvirtinimą ir užrakina projektą naujame skerspjūvyje. Neužsakinėkite privačių įrankių vien tam, kad nepritaikytumėte nekritinio PCB krašto.
Mėginys turi pakankamai tiksliai atspindėti sutartą medžiagą, difuzoriaus apdailą, aliuminio skerspjūvį, galinio dangtelio dizainą ir ilgį, kad būtų galima patikrinti tikrąją riziką. Užrašykite bet kokį priimtą nukrypimą. Kai mėginys praeis matmenų, surinkimo, optinių, šiluminių ir taikomų patekimo į vidų patikrinimus, užfiksuokite brėžinio peržiūrą, naudotą gamybos kainai.
Gamybos kokybės kontrolė turėtų būti susieta su stebimais reikalavimais: medžiagos tapatybe, kritiniais skerspjūvio matmenimis, pjūvio ilgiu, tiesumu, jei nurodyta, paviršiaus būkle, difuzoriaus išvaizda, galinio dangtelio tinkamumu, PCB įterpimu ir pakuotės apsauga. Jei naudojate sandarius mazgus, nustatykite, kaip tikrinamas patekimo efektyvumas ir kokiu mėginių ėmimo lygiu. Kaitaoje taip pat turėtų būti nurodyta įrankių nuosavybė, jei taikoma, pavyzdiniai mokesčiai, užsakymo kiekis, pristatymo laikas, pakavimo būdas ir pristatymo sąlygos, o ne palikti šiuos dalykus el. pašto prielaidoms.
RFQ kontrolinis sąrašas: ilgis, PCB geometrija, difuzorius, IP tikslas, galiniai dangteliai, leistinos nuokrypos, kiekis, pakuotė, paskirties vieta ir reikalingi dokumentai
- Ilgis:Nurodykite pjūvio ilgį ir reikalingą bendrą surinkimo ilgį turimame 600–2400 mm diapazone.
- PCB geometrija:Pritvirtinkite plokštės plotį, storį, kontūrą, jungties padėtį, sudedamųjų dalių laikymo vietas ir įdėjimo kryptį.
- Difuzorius:Pasirinkite skaidrų arba matinį kompiuterį ir apibūdinkite optinę išvaizdą, kuriai reikia pavyzdžio.
- IP tikslas:Nurodykite IP20 arba IP65, kas atlieka galutinį surinkimą ir kuri baigta konfigūracija bus išbandyta.
- Galiniai dangteliai:Apibrėžkite galą, kabelio išėjimą, jungties arba kaiščio reikalavimus, išlaikymą, sandarinimą ir įtempių sumažinimą.
- Tolerancijos:Pažymėkite svarbiausius PCB tinkamumo, dangtelio sujungimo, montavimo, ilgio ir sujungimo dalių matmenis.
- Kiekis:Nurodykite prototipą, bandomąjį ir numatomą gamybos kiekį, kad būtų galima palyginti viešojo ir individualaus liejimo būdus.
- Pakuotė:Nustatykite paviršiaus apsaugos poreikius, paketų apribojimus, ženklinimą ir visus su ilgiu susijusius tvarkymo apribojimus.
- Paskirtis:Nurodykite pristatymo šalį, miestą arba uostą, pageidaujamas pristatymo sąlygas ir visus importo dokumentų reikalavimus.
- Dokumentacija:Išvardykite brėžinius, patikrinimo ataskaitas, medžiagų įrašus, deklaracijas, bandymų įrodymus ir patvirtinimui reikalingus sertifikavimo-pateikimo dokumentus.
Išsiųskite tą paketą su savo brėžinio peržiūra, kad paprašytumėte pavyzdinio plano ir gamybos kainos pasiūlymo26 mm dvipusis T8 LED vamzdžio korpusas.
